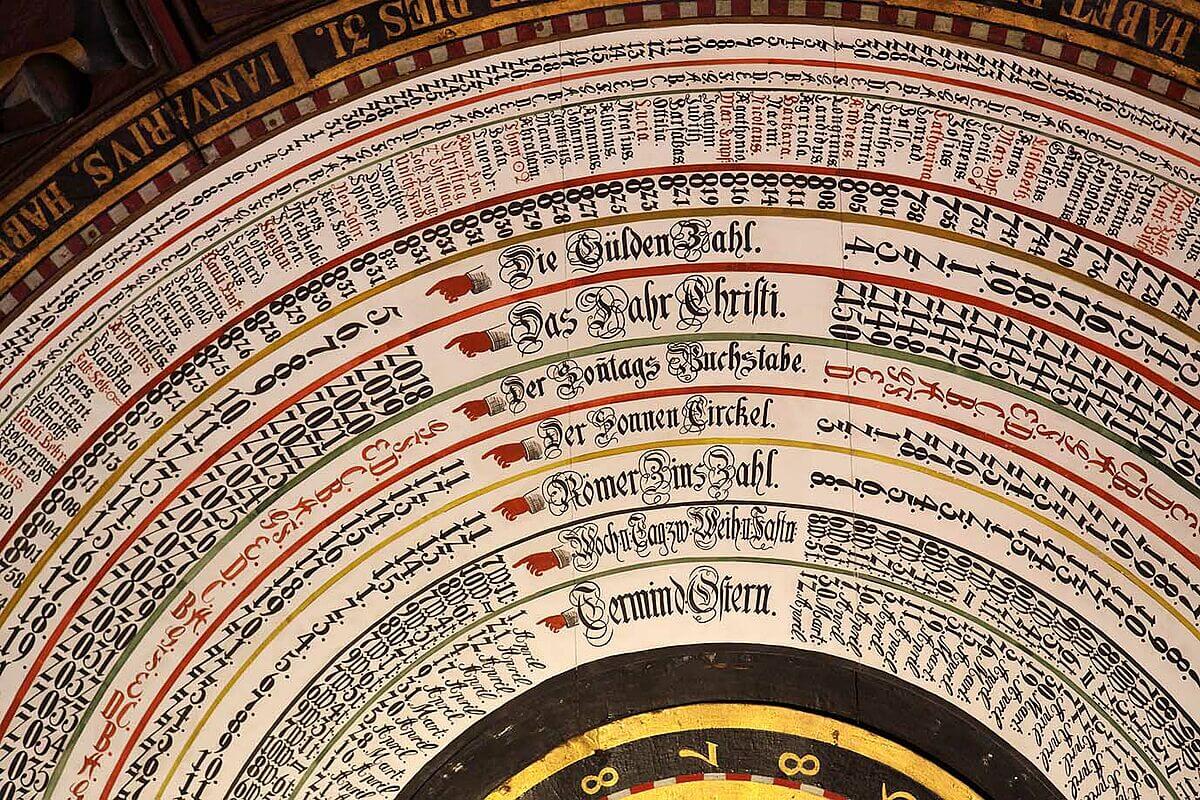

Die neue Kalenderscheibe der Astronomischen Uhr, Marien-Kirche, Rostock, gültig seit 1.1.2018 Aufnahmen: 28.11.2017 (Prof. Dr. Fedor Mitschke) |
Eckehard Schmidt
Am 31.12.2017 war es soweit: Das Kalendarium auf der Kalenderscheibe der Astronomischen Monumentaluhr Rostock lief ab. Aber zeitlos blieben die Rostocker trotzdem nicht. Sie hatten rechtzeitig vorgesorgt und unter Anleitung von Prof. Manfred Schukowski eine neu berechnete Kalenderscheibe hergestellt, die am 1.1.2018 in Gang gesetzt wurde unter Beteiligung einer großen Öffentlichkeit. Zugleich startete die Hansestadt Rostock mit dieser Aktion in die Feierlichkeiten zum 800jährigen Bestehen der Stadt und zum 600. Geburtstag der Universität Rostock.
Ein kurzer Blick auf die Geschichte der Uhr zeigt, wie traditions- und kultur-astronomisch bewußt eine Bürgerschaft und Kirchengemeinde sein muß, um ein solches Jahrhundertereignis begehen zu können. Die Geschichte der Uhr begann vor über fünf Jahrhunderten. Die Uhr und ihr Äußeres sind original erhalten. Die Uhr ist 11 Meter hoch und gehört zu den prächtigsten derartiger Uhren. Ihre Gestaltung ist dem Anliegen eines christlichen Gotteshauses besonders gut angepaßt.
Astronomische Uhren informieren zusätzlich zur Uhrzeit über einen oder mehrere astronomische Aspekte wie den Sonnenstand, die Tierkreiszeichen oder Finsternisse. Eine Gruppe für sich bilden die sogenannten „Monduhren", bei denen allein die Mondphase (1) gezeigt wird.
|
|
|

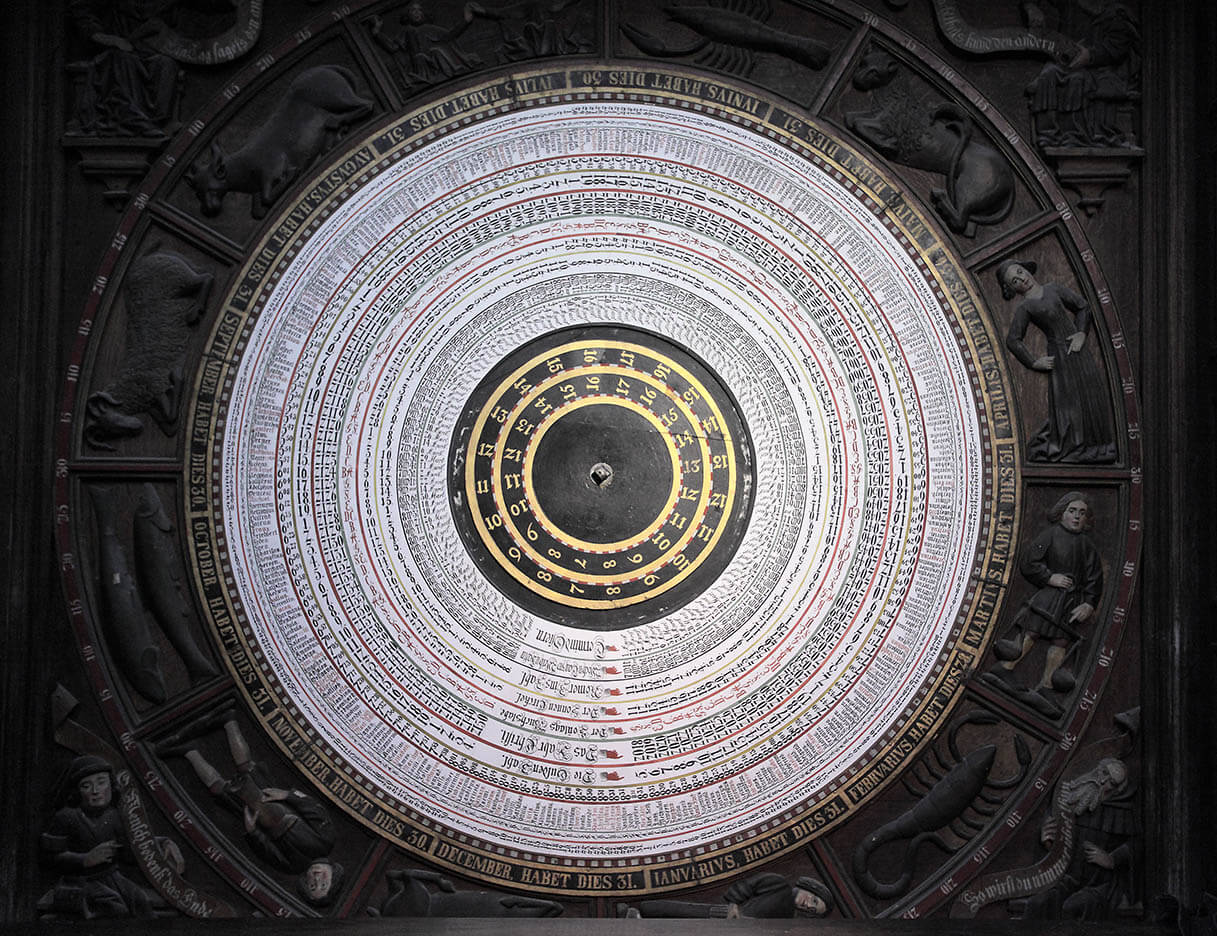

Die neue Kalenderscheibe der Astronomischen Uhr, Marien-Kirche, Rostock, gültig seit 1.1.2018 Aufnahmen: 28.11.2017 (Prof. Dr. Fedor Mitschke) |
Es geht von den mechanischen Astronomischen Uhren eine Faszination aus, die Spaß macht, ihnen nachzugehen. Die hier vorgestellten Astronomischen Uhren sind bis zu 600 Jahre alt. Ihre Zeit begann im Format großer Turmuhren, später folgte der Ausbau mit immer spezielleren Anzeigen bis sie als besonderer Entwicklungszweig der Uhrengeschichte als Monumentaluhren in Kirchen oder an Rathäusern endeten.
Diese großen, monumentalen Astronomischen Rathausuhren entstanden in Ulm und in anderen Städten wie Esslingen, Heilbronn und Tübingen. Den wohlhabenden Kaufleuten und Ratsherrn gereichten diese Uhren zur Schaustellung ihres Reichtums, ihrer wissenschaftlichen Kenntnisse, Kunstfertigkeit und Weltoffenheit. Uhrenanzeigen verwiesen auf kirchliche Feiertage wie Ostern, ergänzt durch Datumsanzeige und Ausschmückungen mit Evangelisten, örtlichen Heiligen und Schutzpatronen.
Astronomische Uhren stellen eine Art Kompendium des in der damaligen Öffentlichkeit existierenden Interesses an der Astronomie dar. Die praktische Nutzung für die Bürger bestand in der Uhrzeit, sowie dem Ablesen von Tagesanbruch und Tagesende, wichtig für die Feldbestellung und Arbeit. Außer den Uhren standen noch Kalender zur Verfügung, die weit verbreitet waren. Auf ihnen konnten Mond- und Sonnenfinsternissen abgelesen werden und so verloren diese ein wenig von ihrem Schrecken einer Gottesstrafe. Und der Tierkreis gab Hinweise auf den astrologisch günstigsten Zeitpunkt beispielsweise fürs Aderlassen.
In Kirchen wurden die Uhren meist im Umgang hinter dem Altarraum aufgestellt. Hier bot die neue Architektur der Gotik viel Gestaltungsmöglichkeit und Raum für monumentale Objekte. Die Uhr, die Zeit und deren Ablauf spiegelten ja sowieso den göttlichen Anfang und das Vergehen der menschlichen Ordnung wieder.
Oft verbunden mit Figurenumläufen machten sie sehr plastisch, wie die Menschen sich verhalten sollten oder wie ihnen Sünde vergeben werden konnten.
In der Zeitspanne zwischen 1400 – 1700 entstehen Astronomische Uhren in Kirchen wie Wismar (1944 zerstört), Lübeck (1942 zerstört) und Stendal. Auffallend ist die räumliche Verteilung der Uhren. Gehäuft kommen sie in den Hansestädten an der Ostsee vor, die deshalb manchmal auch als hanseatische Astronomische Monumentaluhren bezeichnet werden. Sie sind meist in Kirchen in der Nähe von Rathäusern untergebracht, da diese Kirchen vom Rat der Städte gefördert wurden.
Die astronomische Uhr der Rostocker Marienkirche ist ein original erhaltenes Bauwerk (2) von 1472. Sie wurde 1643 auf den damals modernsten Stand der Uhrentechnik gebracht und in den Stilelementen den evangelischen Glaubensvorstellungen angepaßt. Seit der umfangreichen Restaurierung in den Jahren 1974 bis 1977 sind alle Bauteile wieder voll in Funktion. Die dreiteilig gegliederte Uhr besteht aus dem Apostelumgang (oberer Teil), dem Hauptteil mit Sonne und Mond im Tierkreis und dem Kalendarium (unterer Teil).
Eine Uhr für Generationen
Es war ein gesellschaftliches Ereignis für Rostock, als am 1.1.2018 die neue Kalenderscheibe in Betrieb genommen wurde. Der 89-Jährige Professor Manfred Schukowski war überglücklich, die Scheibe mit seinem Urenkel Theodor einweihen zu können. Das Wissen von der Uhr und Kenntnisse über die Uhr müssen weitergegeben werden und sind Voraussetzungen für zukünftige 133 und mehr reibungslose Jahre, fürs Funktionieren, Reparaturen oder Wartungsaufgaben. Schon 1994 errechnete Schukowski die Daten fürs neue Kalendarium, damit alles rechtzeitig fertiggestellt werden konnte. "Wir sind eine der wenigen Generationen, die die Uhr mit zwei Beschriftungen erleben kann", erklärte er bei der Einweihung. Es werden wohl Theodors Enkel oder Urenkel sein, die den nächsten Wechsel des Kalendariums 2151 erleben.
Die 133 Jahre der Kalenderscheibe wurde vermutlich deshalb gewählt, weil die Quersumme sieben ergibt. Diese sogenannte Rostocker Zahl korrespondiert mit den sieben Stadttürmen und -toren.
Die Uhrwerke werden noch immer von Hand aufgezogen. Es teilen sich fünf Personen aus der Kirchengemeinde die Arbeit.
Die Kalenderscheibe
Die kreisrunde Kalenderscheibe von 2 m Durchmesser ist etwa in Augenhöhe angebracht. Das ist auch nötig, denn die Inschriften sind so klein, dass man sie nur von nah entziffern kann. In konzentrischen Beschriftungsringen lesen wir kirchliche und weltliche Informationen ab, die zur Zeit der Uhrenherstellung für die Menschen von großer Bedeutung waren (von außen nach innen). Die Scheibe dreht sich einmal im Jahr:
Die aktuelle Kalenderscheibe besitzt eine Gültigkeit von 133 Jahren. Für diesen Zeitraum sind die Daten fest aufgemalt. Danach muss der Datenträger erneuert werden. In Betrieb ist der jetzige "Lebenszyklus" der Scheibe bis 2150.
Die Kalenderscheibe enthält keinen automatischen Schalttag, sondern dieser wird zusätzlich eingestellt. Ursprünglich galt das Julianische Datum, aber umgestellt auf den Gregorianischen Kalender. Um die Kalenderscheibe herum sind geschnitzte Tierkreiszeichen angebracht, eine kleine, gezackte Sonne markiert ihren Standort in diesen Sternbildern.
Die Uhrscheibe
Sonnen- und Mondzeiger markieren ihren Ort in den Tierkreiszeichen. Wenn Mond- und Sonnenzeiger zur Deckung übereinanderstehen (synodischer Monat), ist Neumond und im Ausschnitt sieht man ein dunkles Mondgesicht. Zusätzlich ist das Mondalter, d.h. seit Neumond verflossene Tage, ablesbar.
Die Uhrenscheibe bietet folgende Anzeigen:
Das Uhrwerk
Das Hauptwerk treibt auch das Zeigerwerk an. Stündlich arbeiten das Stundenschlagwerk und das Musikwerk. Es gibt noch das Apostelwerk. Das Gehwerk muß täglich 17 m hoch aufgezogen werden. Das Kalenderwerk wird nur 1xwöchentlich aufgezogen. Die Frequenzsteuerung erfolgt über das Pendel, ca. 3 m lang, 30 sek.
Möglicherweise vermisst einer der Leser Hinweise auf die bekanntere Straßburger Astronomische Uhr im Münster. Sie ist die "Mutter" und eine der ersten ihrer Art. Über sie ist schon viel geschrieben worden, so dass ich auf die Literatur verweisen kann. Natürlich gibt es zwischen Süd- und Norddeutschland weitere astronomische Uhren wie die im Dom von Münster. Die grundsätzlichen Anzeigen und die mathematischen Grundlagen dieser Uhren arbeitet Ernst-Reinhold Mewes (3) heraus.
Mir gefällt an dem Thema der Astronomischen Uhren, dass jede ihre individuelle Geschichte besitzt. Jede ist ein Unikat. Es gab damals keine Massenproduktion, sondern jede besitzt und präsentiert ihre philosophische Grundanschauung. Und sofern sie die Zerstörungen durch Kriege oder Vernachlässigung überlebte, schaut sie anders in die Zukunft. Ihre Geschichte ist eng mit der sie umgebenden Gebäuden und Städte verbunden. Ihre Ausschmückung spiegelt Stadt- und Religionsgeschichte wieder. Sie sind Meisterwerke ihrer Kunst. Eine Kunst, die heute noch Könner beflügelt, neue Uhren nach den alten Leitlinien zu bauen. Auf den Spuren dieser Uhren entdeckt Manfred Schukowski immer neue Einzelheiten. Seine persönliche „Liste der öffentlichen astronomischen Großuhren" (4) erfasst insgesamt 84 Eintragungen aus Deutschland und 84 Eintragungen aus 18 Ländern, darunter auch solche, die zerstört wurden ohne wieder aufgebaut worden zu sein.
Interessant, dass die Uhrengeschichte lebt. So bauten die Lübecker nach den Zerstörungen im zweiten Weltkrieg ihre Uhr nicht nur nach, sondern erneuerten sie unter astronomischen Gesichtspunkten: Nicht mehr nur die 12 gleichgroßen astrologischen Tierkreiszeichen sind wiedergegeben, sondern die astronomisch richtigen 13 verschieden große Sternbilder.
Astronomische Uhren der Gegenwart sehen anders aus als ihre Vorgänger, gleich ist bei ihnen ein Repräsentations- und Schmuckzweck geblieben. Beispielsweise wirbt das Uhrenmuseum in Mindelheim mit einem Bild ihrer neuen, selbst gebauten Astronomischen Uhr.
Das Deutsche Uhrenmuseum in Furtwangen stellt nicht nur historische Astronomische Uhren aus, sondern zeigt auch Neubauten. In Esslingen, wo es am Rathaus eine astronomische Uhr gibt, entstand auf dem Firmengelände Festo (5) eine neue Uhr.
Wer die hanseatischen Astronomischen Uhren an ihren Originalschauplätzen besichtigen möchte, kann an einer Rundreise um die westliche Ostsee teilnehmen, wo sie in Lübeck, Rostock, Bad Doberan, Stralsund, Lund und Kopenhagen besichtigt werden, ergänzt durch Besuche der Wirkungsstätten der Astronomen Tycho Brahe (Insel Ven) und Ole Römer (Kopenhagen); gestartet wird die Reise in Schleswig im neuen begehbaren Gottorfer Globus, wo die Teilnehmer wie früher Zar Peter der Große durch den Sternbilderhimmel reisen (6).
Als Synthese und Symbiose zwischen PC und der Mechanik einer Astronomischen Uhr möchte ich die historische Ulmer Rathausuhr erwähnen, die rund 450 Jahre alt ist und deren Funktion und Abbild fürs Internet programmiert wurde und seit 2004 von dort auf jeden PC abrufbar ist: die erste historische astronomische Internetuhr, programmiert von Sebastian Busch, Projektleitung Prof. Schied, Fachhochschule Ulm. Die virtuelle Astro-Uhr finden Sie auf den Internet-Seiten der Stadt Ulm: http://www.astrouhr.telebus.de/
Im Jahr 1581 stellte Isaak Habrecht aus Straßburg die Astronomische Uhr fertig. Sie beeindruckt durch eine prächtige und detailgenaue Gestaltung des Tierkreisrings, der Zeiger und des Ziffernblatts, sowie durch ihre Funktionsweise und die Vielzahl der Informationen.
Außer den Mondphasen besitzt die Ulmer Rathausuhr 14 weitere Anzeigen:
Stundenzeiger: Die zwölf Stunden nach mitteleuropäischer Zeit, angezeigt durch den Stundenzeiger auf dem äußeren Stundenring mit den römischen Ziffern. Einen gesonderten Minutenzeiger gibt es nicht.
Sonnenzeiger: Die 24 Stunden von Tag und Nacht in mittlerer Ortszeit, angezeigt durch den Sonnenzeiger auf dem grünen Stundenring mit 24 arabischen Ziffern.
Sternentag: Der Sternentag, angezeigt durch den täglichen Umlauf des Tierkreis in 23 Stunden, 45 Minuten.
Sonnenbewegung: Die jährliche Bewegung der Sonne im Tierkreis, angezeigt durch das tägliche Zurückbleiben des Sonnenzeigers gegenüber dem sich drehenden Tierkreis.
Datum: Das Datum, angezeigt durch den Schnittpunkt des Sonnenzeigers mit dem Kalenderring.
Sonnenauf- und -untergang: Auf- und Untergang der Sonne, angezeigt durch den Eintritt des Schnittpunktes von Sonnenzeiger und Kalenderring in das weiße bzw. schwarze Mittelfeld.
Siderischer Monat: Der siderische Monat, angezeigt durch das Wiedereintreffen des Mondzeigers im gleichen Tierkreisbild in etwa 27 1/2 Tagen.
Synodischer Monat: Der synodische Monat, angezeigt von einem Neumond zum anderen, angezeigt durch das Zusammentreffen von Sonnen- und Mondzeiger nach etwa 29 1/2 Tagen.
Mondphasen: Die Mondphasen, zu erkennen an der Mondkugel am Mondzeiger. Bei Vollmond ist die vergoldete Hälfte der Kugel ganz sichtbar, bei Neumond die schwarze Seite.
Mondknoten aufsteigend: Der aufsteigende Mondknoten, angezeigt durch das Zusammentreffen von Mondzeiger und Drachenkopf.
Mondknoten absteigend: Der absteigende Mondknoten, angezeigt durch das Zusammentreffen von Mondzeiger und Drachenschwanz.
Mondsonnenjahr: Das Mondsonnenjahr in der Dauer von 18 Jahren und 219 Tagen, angezeigt durch den Drachenzeiger, der im genannten Zeitraum den Tierkreis einmal durchläuft.
Sonnenfinsternis: Eine Sonnenfinsternis, wenn Sonnen- und Mondzeiger auf dem Drachenkopf oder Drachenschwanz übereinander stehen.
Mondfinsternis: Eine Mondfinsternis, wenn der Sonnenzeiger auf dem Drachenkopf und der Mondzeiger auf dem Drachenschwanz oder umgekehrt stehen.
(1) Literatur: Schukowski, Manfred: Die "Monduhren" Mittel- und Süddeutschlands, in astronomie + raumfahrt 39 (2002) 3; ders.: Die Monduhr im Lübecker Dom, in astronomie + raumfahrt 42 (2005) 3; ders.: Wunderuhren in Kirchen. Astronomische Uhren in Kirchen der Hansezeit, Schwerin, Februar 2006 , 155 Seiten, ISBN 3935749031
(2) Schukowski, Manfred: Die astronomische Uhr der St.-Marien-Kirche zu Rostock, Rostock, 2004.
(3) Mewes, Ernst-Reinhold: Zeitanzeige an astronomischen Monumentaluhren, Sonderdruck aus "Mitteilungen der Mathematischen Gesellschaft in Hamburg", Band XXIV, 2005. Der Sonderdruck kann bezogen werden bei Eckehard Schmidt, Brunhildstr. 1a, 90461 Nürnberg.
(4) Verteilung der Liste auf der ASTROBUX, Buxtehude, 2004.
(5) Literatur: Hahn, Hermann-Michael: Festo Harmonices Mundi – Eine neue astronomische Uhr, in Sterne und Weltraum 1/2006.
(6) Reise-Informationen beim Verfasser dieses Artikels: Eckehard Schmidt, Neuendettelsauer Str. 22, 90449 Nürnberg, Tel. 0911 4720978 .
Kultur-Astronomie & Wissenschaftsreisen,
www.wissenschaftsreisen.de
Wir reisten mehrmals zu Astronomischen Uhren. Einige dieser Fahrten schlugen sich in Bildern und Reiseberichten auf dieser Homepage von Wissenschafts-reisen:
nieder:
2012,
2009,
2008,
2006,
2005,
Reisebericht Dänemark 2002,
Reisebericht Ostsee 2002
(7) Schukowski, Manfred / Helms, Thomas: Sonne Mond und zwölf Apostel - Die Astronomische Uhr in der Marienkirche zu Rostock, Thomas Helms Verlag, Schwerin, 2012.
(8) Internet-Kurzvideos über Astronomische Uhren: www.astronomischeuhr.de
(9) Etliche der Uhren sind bereits als postalische Motive auf Briefmarken und Stempeln abgebildet worden. Ein Artikel ist hierzu abrufbar: http://www.ub.uni-siegen.de/expo/schmidt/astuhr.pdf/
